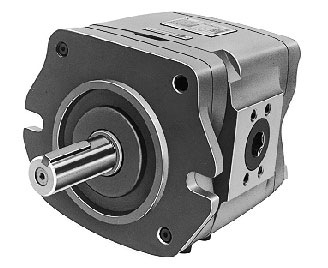

Nachi不二越 IPH-4B-10G-20 齒輪泵說明書

 一、型號說明
- IPH：不二越IP系列內嚙合齒輪泵
- 4：泵規格尺寸（4號）
- B：安裝形式（法蘭式安裝）
- 10G：理論排量 10 cm3/rev
- 20：設計編號（適用于3A/3B/4A/4B系列）
 二、技術參數
- 理論排量：10 cm3/rev
- 額定壓力：25 MPa (255 bar)
- 最大工作壓力：30 MPa (306 bar)
- 轉速范圍：500 ~ 1800 r/min
- 吸入壓力：+0.02 ~ +0.3 MPa
- 使用油溫：4 ~ 65 ℃
- 適用油液粘度：20 ~ 150 mm2/s
- 重量：約 10.5 kg
- 安裝形式：法蘭安裝
 三、產品特點
1. 高壓高效：采用專利軸向與徑向加壓結構，最高壓力達30 MPa，效率優異。
2. 低噪低脈：修正漸開線短齒內嚙合設計，大幅降低壓力脈動與噪音。
3. 耐用長壽：耐磨材質與壓力補償結構，使用壽命長。
4. 維護簡便：結構緊湊、零件少，日常維護簡單。
 四、安裝要求
- 安裝方向：泵軸水平安裝，吸油口不可朝下。
- 對中精度：泵軸與電機軸同軸度誤差≤ 0.05 mm。
- 安裝臺架：選用高剛性材料，防止振動變形。
- 驅動方式：避免皮帶輪、齒輪等對軸施加徑向/軸向載荷。
 五、管路配置
- 吸油管路
  - 管徑≥泵接口，減少?gòu)濐^、縮短長度
  - 安裝100 μm（150目）吸油濾網
  - 吸油流速< 1.8 m/s
- 壓油管路
  - 安裝安全閥、壓力表
  - 回油管路配25 μm在線過濾器
- 油液污染度：控制在NAS 10級以內
 六、使用油液
- 推薦油種：抗磨液壓油 ISO VG 32～68（粘度指數≥90）
- 油溫管理
  - 啟動油溫＜4℃時，低壓預熱至4℃以上
  - 正常工作油溫：4～65℃
- 油液檢查：白濁=混入空氣；茶色=油液劣化，需更換
 七、啟動與運行
# （一）啟動前
1. 檢查管路、密封、油位、油質
2. 泵內注滿液壓油，確保潤滑
3. 打開吸油閥、關閉壓油閥
4. 點動電機，排出泵與管路空氣
5. 確認轉向與泵體箭頭一致
# （二）運行中
- 穩定后緩慢開啟壓油閥，調至工作壓力
- 監控：噪音、振動、油溫、泄漏
- 異常（異響、溫升、泄漏）立即停機檢查
# （三）停機
1. 先關閉壓油閥，再停電機
2. 關閉吸油閥，防止倒流
3. 長期停用：排凈積液、防凍裂
 八、維護保養
- 日常檢查：泄漏、噪音、振動、油溫、油位
- 定期維護
  - 每500小時：補充潤滑脂
  - 每2000小時：更換液壓油
  - 每季度：拆檢齒輪側隙、泵殼磨損
- 零件更換：IPH-4系列與舊型號部分密封件不可互換
 九、注意事項
- 禁止空轉、反轉、超壓、超速運行
- 避免吸油不足、氣蝕、污染、混入水分
- 維修使用正品配件，保證性能與壽命
- 異常立即停機，嚴禁帶病運行
