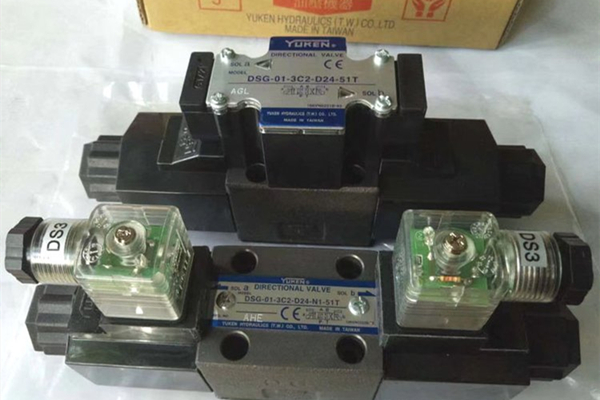

一、型號深度解析（DSG-01-3C2-D24-N1-50T） 二、核心結構與工作原理

1. 結構組成

• 閥體：五腔式設計，流路優化，實現低壓降
• 閥芯：滑閥結構，表面硬化處理 (60HRC+)，耐磨耐腐蝕
• 濕式電磁鐵：強力型，絕緣等級 F 級，防護等級 IP65，適應惡劣環境
• 復位彈簧：對稱設計，確保斷電后閥芯精確復位至中位
• 密封件：丁腈橡膠 (NBR) 材質，耐油、耐溫 (-20℃~80℃)

2. 工作原理

• 中位（斷電）：C2 機能，P、A、B、T 四口全封閉，執行元件鎖定，系統保壓
• A 側通電：電磁鐵驅動閥芯右移，P→A，B→T，執行元件正向動作
• B 側通電：電磁鐵驅動閥芯左移，P→B，A→T，執行元件反向動作
• 斷電復位：彈簧力使閥芯回到中位，恢復全封閉狀態

三、關鍵規格參數（官方標準） 四、核心特點與優勢

1. 高壓低損：五腔式閥體 + 優化流路，實現31.5MPa 高壓與低壓力損失，提升系統效率
2. 高響應性：直動式設計，換向響應時間≤0.1 秒，定位精準
3. 長壽命設計：
   1. 閥芯表面硬化處理，硬度達 60HRC+，耐磨蝕
   2. 濕式電磁鐵散熱良好，壽命達 1000 萬次以上
   3. 丁腈橡膠密封，適應大多數礦物油工況
4. 安全可靠：
   1. 防護等級 IP65，防塵防水，適應惡劣工業環境
   2. 內置續流二極管，保護電路免受反向電壓沖擊
   3. 中位全封閉 (C2)，實現執行元件可靠鎖定
5. 靈活適配：支持多種安裝方式，可與各類液壓系統集成

五、適用場景與應用領域 六、安裝與使用要點

1. 安裝步驟

1. 清潔安裝面，去除油污、雜質，確保密封面平整
2. 正確安裝密封件（O 型圈），避免扭曲、損傷
3. 用扭矩扳手按規定力矩緊固螺栓（推薦 20~25N?m）
4. 電磁鐵接線牢固，極性正確（DC24V 有正負極）
5. 檢查油口連接：P (進油)、T (回油)、A/B (工作油口)
6. 首次啟動前，排氣并檢查泄漏情況

2. 使用注意事項

• 液壓油清潔度必須達到 NAS 9 級以上，定期更換濾芯
• 避免長時間在最大流量、最高壓力下連續工作
• 環境溫度超過 80℃時，需選用氟橡膠 (FKM) 密封型號
• 電磁鐵接線盒需朝下安裝，防止進水
• 長期停用后，應排空內部油液并清潔保存

七、維護與故障排除 八、選型擴展建議

1. 流量適配：超過 63L/min 時，建議升級至 DSG-03 系列 (最大 100L/min)
2. 密封材質：高溫工況 (>80℃) 選用 FKM 密封；磷酸酯液壓油選用丁基橡膠 (IIR)
3. 低功耗需求：可選 E-DSG-01 系列 (5W 低功率電磁鐵)，降低能耗
4. 軟切換需求：選用 S-DSG-01 系列，降低換向沖擊與噪音
