BERARMA布萊瑪02-PVS05-10-FKRM可變排量葉片泵參數全解
 一、型號代碼詳細解析
| 代碼段 | 完整代碼 | 含義 | 說明 |
|--------|----------|------|------|
| 系列代號 | 02 | BERARMA標準泵系列 | 安裝尺寸通用，符合ISO標準 |
| 產品系列 | PVS | 機械補償型可變排量葉片泵 | 低壓系列，雙補償(機械+液壓)設計，自吸能力強 |
| 尺寸等級 | 05 | 最小尺寸等級 | 對應最小排量范圍，結構最緊湊，重量最輕 |
| 幾何排量 | 10 | 10 cm3/rev (10 ml/r) | 每轉理論排量，核心選型參數 |
| 連接形式 | F | 法蘭連接 | 進出口采用法蘭連接，符合ISO標準 |
| 控制類型 | K | 壓力切斷控制 | 內置壓力切斷裝置，防止系統過載 |
| 旋轉方向 | R | 順時針旋轉 | 從軸端視角觀察，默認旋轉方向 |
| 特殊配置 | M | 標準配置 | 無特殊定制，基礎型號 |
 二、核心技術參數
| 參數類別 | 參數值 | 備注 |
|----------|--------|------|
| 基本特性 | | |
| 類型 | 單作用機械補償變量葉片泵 | 雙補償(機械+液壓)設計，自吸能力強 |
| 補償方式 | 機械壓力補償 | 可手動調節壓力設定值 |
| 幾何排量 | 10 cm3/rev (10 ml/r) | 標準ISO 3662規格 |
| 壓力參數 | | |
| 最大工作壓力 | 100 bar (10 MPa) | PVS系列標準額定壓力 |
| 壓力調節范圍 | 30-100 bar | 壓力切斷控制范圍 |
| 最高瞬時壓力 | 120 bar | 短時間允許的峰值壓力 |
| 流量參數 | | |
| 1450 rpm最大流量 | 14.5 L/min | 計算：10×1450×60÷1000=14.7 L/min，實際約14.5 L/min |
| 1800 rpm最大流量 | 18.0 L/min | 計算：10×1800×60÷1000=18.0 L/min |
| 轉速參數 | | |
| 推薦轉速 | 1450 rpm | 最佳效率點 |
| 轉速范圍 | 800-1800 rpm | 安全運行范圍，避免低于800 rpm產生氣蝕 |
| 最高轉速 | 2000 rpm | 短時允許，長期不建議 |
| 物理參數 | | |

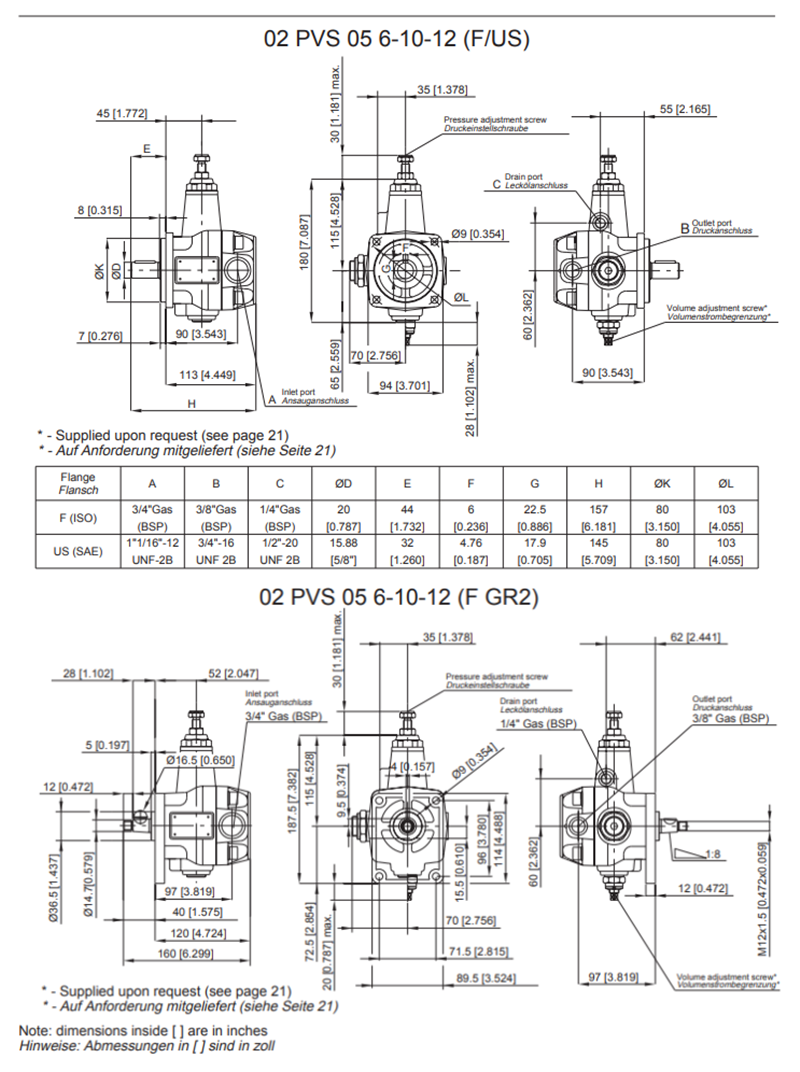

| 安裝法蘭 | ISO 3019/2 (4螺栓) | 標準安裝接口 |
| 軸徑 | 12 mm | 尺寸05系列標準軸徑 |
| 重量 | 約2.8 kg | 比PSP系列更輕，結構緊湊 |
| 進出口規格 | 法蘭連接 | 符合ISO標準，可定制螺紋連接 |
| 密封形式 | 高壓丁腈橡膠密封 | 適配礦物油，可定制氟橡膠密封 |
| 介質要求 | | |
| 推薦液壓油 | 32-46號抗磨液壓油 | 粘度范圍10-100 cSt，最佳32-46 cSt |
| 油液清潔度 | ISO 18/15 | 建議安裝100 μm吸油過濾器，25 μm回油過濾器 |
| 工作溫度 | 10-60℃ | 入口油溫≤50℃，避免高溫加速密封老化 |
| 控制特性 | | |
| 控制方式 | 機械壓力切斷(K型) | 當系統壓力達到設定值時，自動將排量降至零，防止過載 |
| 控制調節 | 手動調節壓力設定螺釘 | 順時針增加壓力，逆時針減小壓力 |
| 泄油要求 | 必須單獨回油箱 | 泄油口壓力≤0.3 bar，禁止接入回油總管 |
 三、關鍵特性與應用場景
 核心優勢
1. 結構緊湊：尺寸05系列最小，適合空間受限的安裝環境
2. 自吸能力強：雙補償設計，快速吸入液壓油，提高系統效率
3. 壓力切斷保護：K型控制內置壓力切斷裝置，防止系統過載，保護設備安全
4. 低噪音運行：噪音水平63-72 dB(A)，符合環保要求
5. 模塊化設計：維修便捷，部件通用性強，降低維護成本
 典型應用
- 鋁行業設備
- 化工機械
- 環保設備
- 小型機械設備
- 移動設備
- 空間受限的液壓系統
 四、安裝與維護要點
1. 安裝注意事項：
   - 吸油口推薦硬管連接，長度≤1.5 m，避免彎曲過多
   - 泄油口必須單獨回油箱，管徑不小于6 mm
   - 安裝時確保泵軸與電機軸同軸度誤差≤0.1 mm
   - 法蘭連接螺栓需均勻緊固，扭矩符合ISO標準
2. 維護建議：
   - 首次運行50小時后更換液壓油和過濾器
   - 定期檢查油位和過濾器壓差，每500小時更換一次濾芯
   - 避免長時間在超過額定壓力的工況下運行
   - 長期停機前應排空泵內液壓油，防止油液變質損壞密封件
 五、替代型號信息

注意：BERARMA PVS系列已部分升級為PLP系列，02-PVS05-10-FKRM的替代型號為01-PLP05-10-FKRM，基本安裝方式相同，性能參數一致，可直接替換使用。
