阿托斯ATOS PFG系列齒輪泵整體說明
      PFG系列是意大利阿托斯（ATOS）的定量外嚙合齒輪泵，采用軸向液壓平衡補償設計，鋁制泵體搭配淬硬鋼齒輪軸，結構堅固、容積效率高、運行噪音低，適用于礦物液壓油及潤滑特性相近的合成流體，廣泛應用于機床、液壓動力單元、工程機械、冶金設備等工業液壓系統。
全系列分為PFG-1、PFG-2、PFG-3三個尺寸規格，排量覆蓋1.4~54 cm3/rev，最高連續工作壓力可達230bar，間歇峰值壓力可在額定基礎上提升20%；支持模塊化組合，可與POX系列組成多聯泵，PFG-3系列可與PFR徑向柱塞泵串聯配套。

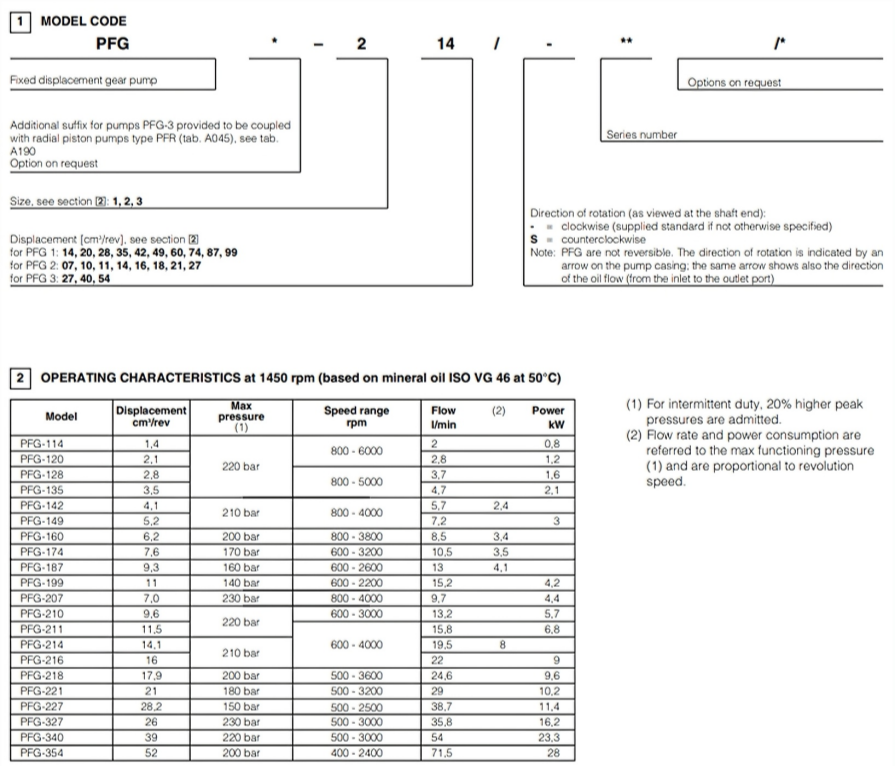

 型號命名規則
完整型號格式：`PFG - XYY / Z /*`
- PFG：定量外嚙合齒輪泵系列代號
- X：規格系列號，取值1/2/3，對應PFG-1、PFG-2、PFG-3三個尺寸系列
- YY：排量代碼，對應公稱排量（單位：cm3/rev），數值為排量的近似整數值×10
- Z：旋向（從軸端觀察）：`-`為默認順時針，`S`為逆時針；泵不可反轉，旋向與油液流向一致
- /* 可選后綴：安裝法蘭形式、軸型（平鍵/花鍵）、密封材質、多聯泵組合等特殊選項
 分系列型號與核心參數
以下參數基于ISO VG 46礦物油、50℃工況測定，流量為額定壓力下的實際輸出流量。
 1. PFG-1 系列（小尺寸）
共10個排量規格，主打小流量、高轉速場景。

型號	公稱排量 (cm3/rev)	額定連續壓力 (bar)	間歇峰值壓力 (bar)	轉速范圍 (rpm)	1450rpm 下流量 (l/min)
PFG-114	1.4	220	264	800~6000	2.1
PFG-120	2.1	220	264	800~5000	2.8
PFG-128	2.8	210	252	800~5000	3.7
PFG-135	3.5	210	252	800~4000	4.7
PFG-142	4.2	200	240	800~4000	5.7
PFG-149	4.9	200	240	800~3800	7.2
PFG-160	6.2	170	204	600~3200	8.5
PFG-174	7.6	160	192	600~2600	10.5
PFG-187	9.3	140	168	600~2200	13.0
PFG-199	11.0	140	168	600~2200	15.2

 2. PFG-2 系列（中尺寸）
共8個排量規格，兼顧流量與壓力，是應用最廣泛的系列。

型號	公稱排量 (cm3/rev)	額定連續壓力 (bar)	間歇峰值壓力 (bar)	轉速范圍 (rpm)	1450rpm 下流量 (l/min)
PFG-207	7.0	230	276	800~4000	9.7
PFG-210	9.6	220	264	600~3000	13.2
PFG-211	11.5	210	252	600~3000	14.1
PFG-214	16.0	210	252	500~3600	19.5
PFG-216	17.9	200	240	500~3200	22.0
PFG-218	21.0	180	216	500~2500	24.6
PFG-221	24.6	150	180	500~2500	29.0
PFG-227	28.2	150	180	500~2500	38.7

 3. PFG-3 系列（大尺寸）
共3個排量規格，主打中大流量液壓系統。

型號	公稱排量 (cm3/rev)	額定連續壓力 (bar)	間歇峰值壓力 (bar)	轉速范圍 (rpm)	1450rpm 下流量 (l/min)
PFG-327	26.0	230	276	500~3000	35.8
PFG-340	39.0	220	264	500~3000	52.0
PFG-354	54.0	200	240	400~2400	71.5

 通用技術特性
1. 安裝與軸要求：支持任意安裝位置，采用ISO標準安裝法蘭；軸端不允許施加徑向、軸向載荷，需配套柔性聯軸器
2. 驅動扭矩上限：
   - PFG-1：最大驅動扭矩63 Nm，通軸輸出最大扭矩47 Nm
   - PFG-2：最大驅動扭矩126 Nm，通軸輸出最大扭矩94 Nm
   - PFG-3：最大驅動扭矩284 Nm，通軸輸出最大扭矩213 Nm
3. 介質與溫度：
   - 推薦ISO VG 32/46礦物液壓油，工作粘度范圍10~800 mm2/s
   - 標準NBR密封：環境溫度-20℃~+70℃，油液溫度-20℃~+60℃
   - 高溫PE密封可選：油液最高工作溫度+80℃
4. 清潔度要求：油液污染等級不低于ISO 4406 19/16級，推薦配置25μm精度過濾器（β??≥75）
