YUKEN(油研)CJT210系列是21MPa高壓級標準/緊湊型雙作用液壓缸，采用四拉桿結構設計，適配機床、工業自動化、工程機械等廣泛應用場景，具備低速高精度運行與平滑緩沖停止特性。
 一、核心技術參數總覽
| 參數項 | 標準值/范圍 | 備注 |
|--------|-------------|------|
| 額定工作壓力 | 21MPa | 最高耐壓25MPa(定制) |
| 缸徑范圍 | 40, 50, 63, 80, 100, 125, 140, 160 mm | 標準規格；25mm(微型)、200mm(重載)可選 |
| 桿徑類型 | STD(L)標準桿 / HS(H)加粗桿 | 加粗桿抗彎能力提升30%+，適用于長行程/側向負載 |
| 行程范圍 | 50~2000 mm | 受縱向彎曲強度限制，最大行程隨缸徑/桿徑變化 |
| 工作溫度 | -10℃~+80℃(標準NBR密封) | 可選FKM氟膠密封至+120℃ |
| 緩沖形式 | 兩端可調緩沖/固定緩沖 | 改良型緩沖機構，柔和停止特性 |
| 安裝形式 | 14種標準安裝方式 | SD(耳環)、LA(腳架)、FA(前法蘭)、FB(后法蘭)等 |
| 密封材質 | NBR(丁腈橡膠) | 可選FKM(氟橡膠)、HNBR(氫化丁腈) |
| 重復定位精度 | ≤±0.5mm | 帶位移傳感器接口型號 |
| 工作介質 | 礦物液壓油、水乙二醇、生物降解油 | 需根據介質類型選擇密封材質 |
 二、型號編碼規則詳解（以CJT210CL-FB50A15B-ABD-X10-20為例）
| 代碼段 | 含義 | 可選值 |
|--------|------|--------|
| CJT210 | 系列標識 | CJT210(標準型)、CJT210C(緊湊型)、CJT210L(帶開關組) |
| C | 緊湊性 | C(緊湊型)、無(標準型) - 緊湊型比標準型體積小約10% |
| L | 活塞桿強度 | L(標準桿STD)、H(加粗桿HS) |
| FB | 安裝形式 | SD(耳環)、LA(腳架)、FA(前法蘭)、FB(后法蘭)、CA(中間鉸軸)、TC(尾部鉸軸)等14種 |
| 50 | 缸徑 | 40, 50, 63, 80, 100, 125, 140, 160(mm) |
| A15 | 桿徑代碼 | A/B/C/D系列，對應不同缸徑的標準/加粗桿 |
| B | 安裝細節 | 安裝尺寸/螺栓規格差異 |
| ABD | 緩沖類型 | AAA(無緩沖)、AAB(僅頭部緩沖)、AAC(僅尾部緩沖)、ABD(兩端可調緩沖)等 |
| X10 | 特殊選項 | 位移傳感器接口、防塵圈、高溫密封等 |
| 20 | 行程代碼 | 對應具體行程值(mm) |
 三、推力與拉力計算（21MPa工況）
| 缸徑(mm) | 標準桿徑(mm) | 推力(kN) | 拉力(kN) | 加粗桿徑(mm) | 推力(kN) | 拉力(kN) |
|----------|--------------|----------|----------|--------------|----------|----------|
| 40 | 20 | 25.1 | 18.8 | 25 | 25.1 | 22.9 |
| 50 | 28 | 41.2 | 31.8 | 35 | 41.2 | 35.8 |
| 63 | 35 | 64.0 | 52.9 | 45 | 64.0 | 58.7 |
| 80 | 50 | 100.5 | 75.4 | 60 | 100.5 | 84.8 |
| 100 | 63 | 157.1 | 120.9 | 70 | 157.1 | 127.8 |
| 125 | 70 | 245.3 | 196.2 | 90 | 245.3 | 215.9 |
| 140 | 80 | 307.9 | 245.0 | 100 | 307.9 | 267.0 |
| 160 | 90 | 402.1 | 326.7 | 110 | 402.1 | 353.4 |
計算公式：
- 推力(無桿腔) = π×(缸徑/2)2×21MPa
- 拉力(有桿腔) = π×[(缸徑/2)2-(桿徑/2)2]×21MPa
 四、安裝形式與應用場景
 1. 主流安裝方式
| 安裝代碼 | 安裝形式 | 適用場景 |
|----------|----------|----------|
| SD | 單耳環安裝 | 擺動式負載、需要角度補償的場合 |
| LA/LB | 腳架安裝 | 固定安裝、水平/垂直運動機構 |
| FA/FB | 前/后法蘭安裝 | 機床工作臺、需要高精度定位的設備 |
| CA | 中間鉸軸安裝 | 大型折彎機、需要大角度擺動的機構 |
| TC | 尾部鉸軸安裝 | 工程機械、農業機械的執行機構 |
 2. 典型應用領域
- 機床行業：CNC加工中心、折彎機、沖床、磨床的工作臺驅動
- 工業自動化：機器人工作站、自動裝配線、物料搬運設備
- 工程機械：小型挖掘機、裝載機、高空作業平臺的執行機構
- 其他：冶金設備、礦山機械、注塑機、壓力機等
 五、關鍵特性與選型要點
 1. 核心優勢
- 高壓性能：額定21MPa，滿足中高壓應用需求
- 緊湊設計：CJT210C緊湊型比標準型體積減小約10%，節省安裝空間
- 精準控制：優異的低速運行穩定性，重復定位精度≤±0.5mm
- 平穩停止：改良型緩沖機構，有效降低沖擊與噪音
- 靈活適配：14種安裝方式，適配不同工況需求
 2. 選型注意事項
- 根據負載大小選擇合適的缸徑與桿徑，確保推力/拉力滿足需求
- 長行程應用(>1000mm)建議選擇加粗桿(H)，提高抗彎能力
- 高溫(>80℃)或特殊介質環境需指定FKM/HNBR密封
- 需位置檢測時選擇CJT210L帶開關組型號，或定制位移傳感器接口
- 安裝方式需考慮負載方向、空間限制和運動形式
 六、維護與保養要點
1. 工作介質：保持液壓油清潔度達到NAS 1638 ≤7級(ISO 4406 17/14)，定期更換濾芯
2. 油溫控制：避免長期在>80℃環境下工作，必要時加裝冷卻系統
3. 緩沖調整：根據負載和速度調整緩沖螺釘，確保平穩停止
4. 密封檢查：定期檢查活塞桿表面和密封件，發現泄漏及時更換
5. 安裝緊固：定期檢查安裝螺栓，防止松動影響精度和安全

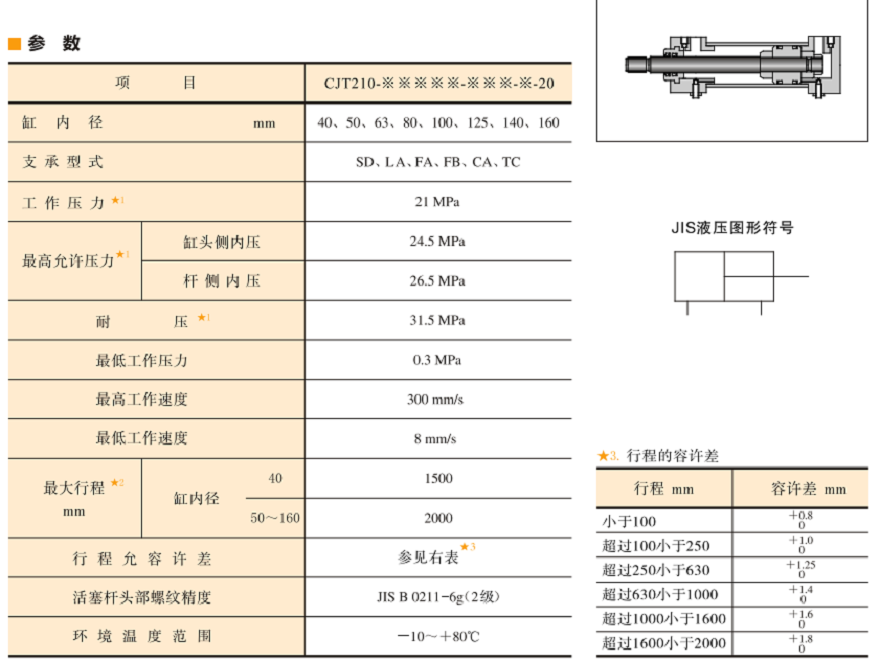

CJT210系列油研油缸參數：

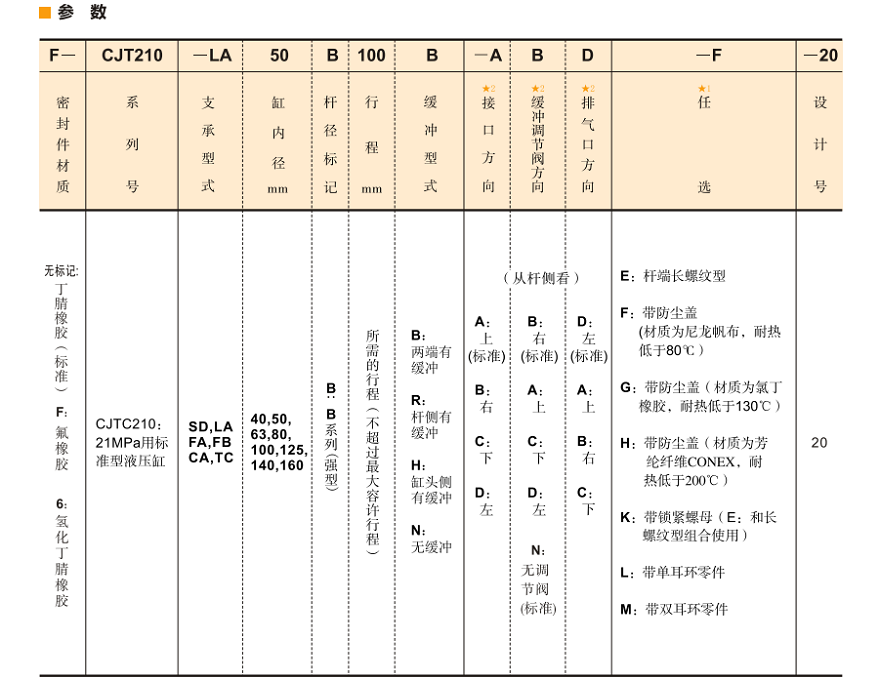

CJT210系列YUKEN液壓缸型號說明：
