一、型號深度解析（官網標準命名規則）
 1.1 通用型號格式拆解
VDC - XXA - YYY - ZZZ - 20
| 型號段 | 含義 | 詳細說明 |
|-------|------|---------|
| VDC | 系列標識 | 高壓型變量容積葉片泵，采用三點環支撐系統與壓力平衡機構 |
| XX | 尺寸系列 | 22=大型雙聯泵基礎尺寸，13=中型雙聯泵基礎尺寸 |
| A | 安裝方式 | 腳座式安裝（A=腳座式，B=法蘭式） |
| YYY/ZZZ | 泵聯規格 | 第1/2位數字=排量等級，第2位字母=壓力控制類型，第3位數字=壓力調整范圍 |
| 20 | 設計代碼 | 標準設計編號，對應標準壓力控制機構 |
 1.2 泵聯規格代碼詳解（YYY/ZZZ）
| 規格代碼 | 理論排量(cm3/rev) | 壓力調整范圍(MPa) | 備注 |
|---------|-----------------|-----------------|-----|
| 1A3 | 16.7 | 1.5~7.0 | 低壓調整型，適合低壓回路 |
| 2A3 | 39.0 | 1.5~7.0 | 中排量低壓調整型，適合中流量低壓回路 |
| 1A5 | 16.7 | 7.0~14.0 | 低壓調整型，適合中高壓回路 |
 1.3 三個型號專屬解析
| 型號 | 尺寸系列 | 安裝方式 | 第一聯規格 | 第二聯規格 | 設計代碼 | 核心特性 |
|-----|---------|---------|-----------|-----------|---------|---------|
| VDC-22A-2A3-2A3-20 | 22 | 腳座式 | 2A3（39.0cm3/rev，1.5~7.0MPa） | 2A3（39.0cm3/rev，1.5~7.0MPa） | 20 | 對稱雙中排量低壓調整，適合雙回路對稱負載系統 |
| VDC-22A-2A3-1A5-20 | 22 | 腳座式 | 2A3（39.0cm3/rev，1.5~7.0MPa） | 1A5（16.7cm3/rev，7.0~14.0MPa） | 20 | 非對稱組合，大排量低壓+小排量中高壓，適合多工況復合系統 |
| VDC-13A-2A3-1A3-20 | 13 | 腳座式 | 2A3（39.0cm3/rev，1.5~7.0MPa） | 1A3（16.7cm3/rev，1.5~7.0MPa） | 20 | 非對稱組合，大排量低壓+小排量低壓，適合雙回路不同流量需求系統 |
 二、核心技術參數（官網權威數據）
 2.1 綜合參數對比表
| 參數 | VDC-22A-2A3-2A3-20 | VDC-22A-2A3-1A5-20 | VDC-13A-2A3-1A3-20 | 備注 |
|-----|-------------------|-------------------|-------------------|-----|
| 第一聯排量 | 39.0 cm3/rev | 39.0 cm3/rev | 39.0 cm3/rev | 理論排量，每轉排出液體體積 |
| 第二聯排量 | 39.0 cm3/rev | 16.7 cm3/rev | 16.7 cm3/rev | 理論排量，每轉排出液體體積 |
| 總排量 | 78.0 cm3/rev | 55.7 cm3/rev | 55.7 cm3/rev | 兩聯排量之和 |
| 第一聯壓力調整范圍 | 1.5~7.0 MPa | 1.5~7.0 MPa | 1.5~7.0 MPa | A3型壓力控制 |
| 第二聯壓力調整范圍 | 1.5~7.0 MPa | 7.0~14.0 MPa | 1.5~7.0 MPa | 2A3=1.5~7.0MPa，1A5=7.0~14.0MPa |
| 額定壓力 | 14 MPa（143 kgf/cm2） | 14 MPa（143 kgf/cm2） | 14 MPa（143 kgf/cm2） | 持續工作最大壓力 |
| 最大壓力 | 16 MPa（163 kgf/cm2） | 16 MPa（163 kgf/cm2） | 16 MPa（163 kgf/cm2） | 短時峰值壓力，不超過5%工作周期 |
| 轉速范圍 | 600 ~ 1800 rpm | 600 ~ 1800 rpm | 600 ~ 1800 rpm | 正常工作轉速區間 |
| 最高轉速 | 1800 rpm | 1800 rpm | 1800 rpm | 連續運行極限轉速 |
| 重量 | 約42 kg | 約42 kg | 約32 kg | 腳座式安裝重量 |
| 容積效率 | 0.90~0.93 | 0.90~0.93 | 0.90~0.93 | 高壓工況下穩定效率 |
| 吸油壓力 | -0.03 ~ +0.03 MPa | -0.03 ~ +0.03 MPa | -0.03 ~ +0.03 MPa | 低于-0.03MPa易產生氣蝕 |
| 泄油背壓 | ≤0.03 MPa | ≤0.03 MPa | ≤0.03 MPa | 泄油管必須直接插入油箱油面下 |
| 推薦油液 | R&O型抗磨液壓油 | R&O型抗磨液壓油 | R&O型抗磨液壓油 | 粘度范圍10~400 mm2/s，推薦32~68 mm2/s |
| 清潔度要求 | NAS 1638 Class 8級以上 | NAS 1638 Class 8級以上 | NAS 1638 Class 8級以上 | 建議安裝10μm吸油濾芯和5μm回油濾芯 |
| 旋轉方向 | 右旋（軸端視圖順時針） | 右旋（軸端視圖順時針） | 右旋（軸端視圖順時針） | 標準配置，可定制左旋 |
 2.2 無負載流量參考值（L/min）
| 轉速 | VDC-22A-2A3-2A3-20（總流量） | VDC-22A-2A3-1A5-20（總流量） | VDC-13A-2A3-1A3-20（總流量） |
|----------|---------------------------|---------------------------|---------------------------|
| 1000 | 78.0 | 55.7 | 55.7 |
| 1200 | 93.6 | 66.8 | 66.8 |
| 1500 | 117.0 | 83.6 | 83.6 |
| 1800 | 140.4 | 100.3 | 100.3 |
 三、關鍵特性與應用適配
 3.1 系列核心特性
1.  三點環支撐系統：控制活塞與偏置活塞采用三點支撐，增加環穩定性，減少振動，實現高壓下穩定運行
2.  壓力平衡機構：最大程度利用高壓油，減少內部泄漏，提高容積效率，高壓下效率穩定在0.90~0.93之間
3.  壓力補償控制：根據系統壓力自動調整排量，壓力升高時自動調節排量，降低能耗，比傳統定量泵節能15-30%
4.  低噪音運行：三點支撐系統減少環振動，特殊偏置活塞機構降低噪音，運行噪音≤62 dB(A)，比傳統葉片泵低3-5dB
5.  雙聯獨立控制：兩聯泵可獨立調整壓力和流量，適配多回路液壓系統，滿足不同執行元件需求
 3.2 各型號應用適配建議
| 型號 | 最佳應用場景 | 適配優勢 |
|-----|------------|---------|
| VDC-22A-2A3-2A3-20 | 大型注塑機合模/注射回路、雙缸同步液壓系統、大型壓力機主輔回路 | 雙39cm3/rev大排量，對稱壓力控制，適合需要大流量且壓力穩定的雙回路系統 |
| VDC-22A-2A3-1A5-20 | 復合工況液壓系統、多執行元件不同壓力需求系統、精密加工設備 | 大排量低壓+小排量中高壓組合，適配主回路低壓大流量+輔助回路高壓小流量的復合系統 |
| VDC-13A-2A3-1A3-20 | 中型機床液壓系統、自動化生產線、小型注塑機 | 重量輕（約32kg），安裝靈活，適合空間受限且需要雙回路不同流量的中小型系統 |
 四、安裝與維護要點
 4.1 安裝注意事項
1.  安裝方式：腳座式安裝需確保底座剛性足夠，避免振動影響
2.  聯軸器安裝：泵軸與電機軸同軸度誤差≤0.1mm，聯軸器插入長度至少為聯軸器寬度的2/3
3.  管路連接：
    - 吸油口：G1螺紋，流速≤2m/s，避免負壓過大
    - 出油口：兩聯獨立出油，各為G3/4螺紋，安裝高壓油管
    - 泄油口：G1/4螺紋，必須單獨回油箱，禁止與回油管并聯，泄油管需高于泵體最高點
4.  排氣操作：首次運行前需充分排氣，避免氣蝕損壞泵體
 4.2 維護保養要點
1.  油液檢查：每周檢查油液清潔度、粘度和液位，保持NAS 1638 Class 8級以上
2.  溫度監測：每日保持油溫在15~60°C，避免長期超過80°C
3.  壓力檢查：每季度檢查兩聯壓力補償功能是否正常，確保在各自調整范圍內
4.  定期保養：
    - 油液更換：500小時
    - 密封檢查：1000小時
    - 濾芯更換：2000小時
    - 全面檢修：5000小時

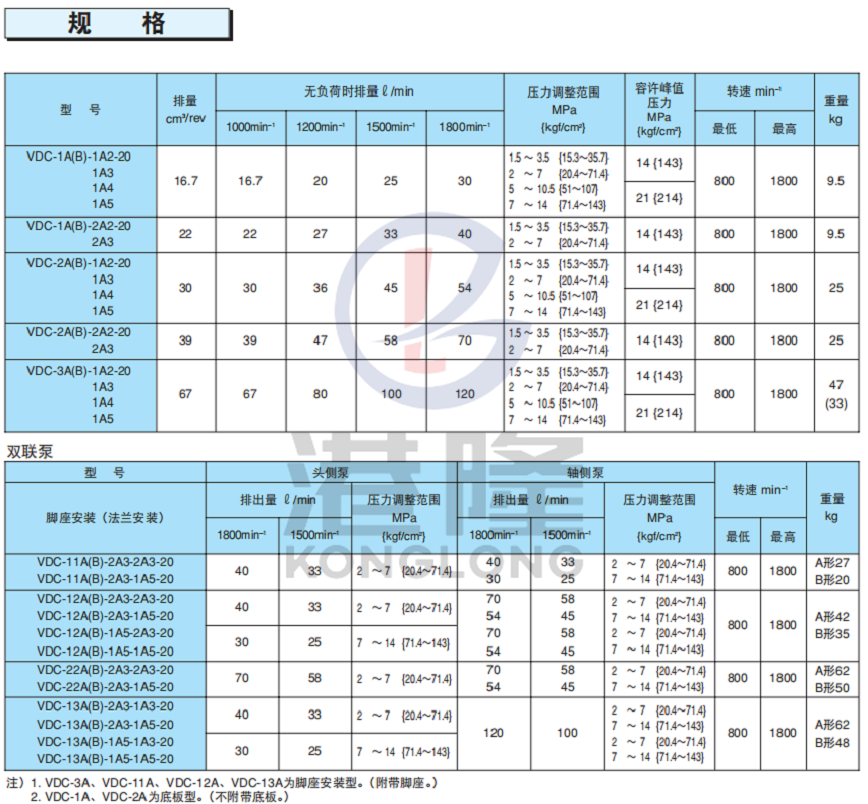

NACHI不二越VDC系列可變?nèi)~片泵技術參數：
