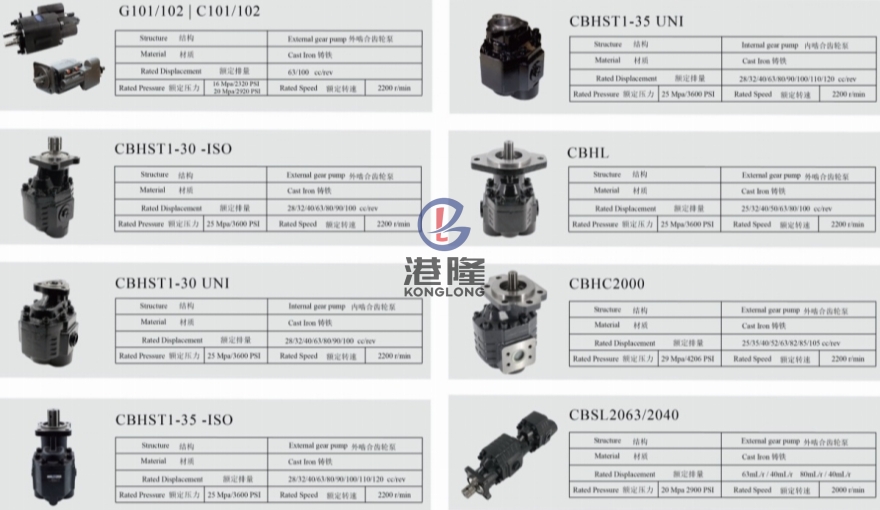

CBHL系列是一款**高壓外嚙合斜齒齒輪油泵**（L代表斜齒設計），廣泛應用于工程機械、農業機械和工業液壓系統，以其**低噪音、壓力脈動小、高容積效率**和**長壽命**的特性在液壓領域備受青睞，符合**JB/T標準**和行業規范。

一、型號解析

| 型號部分 | 含義 |
|---------|------|
| CB | 基本系列代號，代表齒輪油泵 |
| H | 高壓型（High Pressure），額定壓力可達**20MPa以上** |
| L | 斜齒設計（Helical Gear），降低噪音和壓力脈動 |
| 壓力等級 | F：20MPa，常用高壓等級 |
| 排量 | 如16、20、25、32、40、50、63等，單位cc/rev |
| 安裝形式 | A：菱形法蘭，C：矩形法蘭 |
| 軸伸形式 | H：矩形花鍵，φ：SAE花鍵，L：平鍵 |
| 油口形式 | F：法蘭聯接，L：螺紋聯接 |
| 旋向 | L：左旋（逆時針），R：右旋（順時針） |

**示例**：CBHL-F50-ALH-L表示**20MPa高壓、50cc/rev排量、菱形法蘭安裝、矩形花鍵軸伸、左旋旋轉方向**的斜齒齒輪油泵。

二、核心技術參數

| 參數 | 規格 |
|------|------|
| **壓力等級** | 額定壓力**20MPa**，最高壓力**25MPa** |
| **排量范圍** | 16-63cc/rev（單聯），雙聯可組合多種排量 |
| **轉速范圍** | 600-3000rpm（最佳工作轉速1500-2500rpm） |
| **流量范圍** | 16-63L/min（取決于排量和轉速） |
| **容積效率** | 高達**93%以上**（額定工況下） |
| **介質粘度** | 推薦ISO VG 32-68液壓油，粘度范圍1-8°E |
| **工作溫度** | -20℃~80℃（短時可達100℃） |
| **材質** | 高強度鋁合金殼體（部分型號前、后蓋采用鑄鐵） |
| **旋轉方向** | 左旋（L）、右旋（R）可選，支持雙向旋轉定制 |
| **安裝方式** | 菱形法蘭（A）或矩形法蘭（C），符合標準安裝尺寸 |

| **油口位置** | 后進后出、后進側出、側進側出等多種方式可選 |

三、結構特點

1.  **斜齒設計**：采用高精度斜齒輪，嚙合平穩，**噪音比直齒低3-5dB**，壓力脈動小，輸送更平滑。
2.  **高壓性能優化**：
    - 軸向間隙自動補償機構，長期保持高容積效率
    - 徑向液壓平衡設計，降低軸承負荷，延長壽命
    - 高強度鋁合金殼體，重量輕（約7-12kg），散熱性能好
3.  **潤滑系統**：對稱雙潤滑設計，采用自潤滑軸承，無需額外潤滑，適應惡劣工況。
4.  **密封系統**：雙唇油封+高壓密封圈組合，防止泄漏，提高可靠性。
5.  **安裝靈活性**：多種安裝法蘭、軸伸和油口組合，適配不同系統布局。

6.  **互換性強**：符合行業標準，可直接替換同類國產和進口產品。

四、工作原理

CBHL系列為**外嚙合容積式斜齒齒輪泵**，工作原理如下：
1.  電機驅動主動斜齒輪旋轉，帶動從動斜齒輪反向同步轉動
2.  齒輪嚙合處產生真空，通過吸油口將液壓油吸入齒間
3.  旋轉的齒輪將齒間油液平穩輸送至壓油區
4.  齒輪嚙合擠壓油液產生高壓，通過壓油口排出

5.  斜齒設計使嚙合過程更平緩，**壓力波動小**，流量輸出穩定

五、應用領域

1.  **工程機械**
    - 裝載機、挖掘機、叉車、起重機液壓系統
    - 壓路機、攤鋪機、混凝土攪拌車等路面機械
    - 自卸車、隨車吊等商用車液壓舉升系統
2.  **農業機械**
    - 拖拉機液壓懸掛系統
    - 收割機、播種機、噴霧機等作業機械
    - 農機具液壓驅動系統
3.  **工業液壓**
    - 液壓工作站、液壓機動力源
    - 機床液壓系統（如折彎機、剪板機）
    - 礦山機械、冶金設備輔助液壓系統

    - 船舶甲板機械液壓系統

六、安裝與維護注意事項

#### 1. 安裝要點
- **安裝面處理**：確保清潔平整，法蘭螺栓均勻緊固（推薦扭矩25-35N·m），避免底座扭曲變形
- **吸油管路**：直徑≥泵吸油口，長度<1.5m，減少彎曲，吸油高度≤0.5m，防止氣穴現象
- **轉向確認**：核對旋轉方向與油口標識，嚴禁反轉運行
- **預注油**：啟動前向泵內注滿液壓油，防止干摩擦損壞齒輪和軸承
- **聯軸器安裝**：采用彈性聯軸器，同軸度誤差<0.1mm，確保無碰擦
#### 2. 運行維護
| 維護項目 | 要求 |
|---------|------|
| **油液清潔度** | 推薦使用**10μm精度過濾器**，油液污染度≤NAS 9級 |
| **油溫控制** | 正常工作溫度**40-60℃**，避免長期>70℃運行 |
| **壓力限制** | 避免超過額定壓力**20MPa**長時間工作，短時峰值≤25MPa |
| **維護周期** | 首次500小時更換油液和濾芯，正常工況每2000小時更換一次 |
| **定期檢查** | 每年全面檢查密封件、軸承和齒輪磨損情況，及時更換易損件 |
#### 3. 故障排除
- **噪音異常**：檢查油位、吸油管漏氣、聯軸器同軸度或齒輪磨損
- **壓力不足**：排查溢流閥故障、內泄漏過大或油液粘度不合適

- **泄漏**：更換密封件，檢查安裝螺栓緊固度和法蘭密封面平整度

七、優勢與價值

1.  **低噪音運行**：斜齒設計使工作噪音比直齒泵降低**3-5dB**，改善操作環境
2.  **高容積效率**：軸向補償機構確保長期效率保持在**93%以上**，節能效果顯著
3.  **長壽命設計**：自潤滑軸承+徑向平衡技術，平均無故障時間(MTBF)≥**8000小時**
4.  **輕量化**：鋁合金殼體比鑄鐵泵重量減輕**30%**，降低設備負載
5.  **安裝靈活**：多種接口組合適配不同系統，減少設計改動
6.  **高性價比**：國產優質替代進口產品，性能相當，價格更具優勢
CBHL系列斜齒齒輪油泵憑借其**低噪音、高壓性能、高可靠性**的特點，成為液壓系統設計師和設備制造商的理想選擇，特別適合對噪音控制和運行穩定性要求較高的應用場景。
