# Nachi IPH-4B-25-LT-20齒輪泵型號說明及使用指南（含IPH系列詳解）
 一、型號深度解析（官網標準命名體系）
# 1.1 完整型號分解
| 型號段 | 含義 | 詳細說明 |
|-------|------|---------|
| IPH | 系列標識 | 內嚙合齒輪泵(Internal Gear Pump)，不二越專利技術系列，采用軸向+徑向雙壓力加載系統 |
| 4 | 尺寸系列 | 4系列（中型高壓），排量范圍20-32 cm3/rev，額定壓力25 MPa |
| B | 安裝方式 | 法蘭盤式安裝（軸端法蘭固定），對應4A為腳座式安裝，安裝尺寸與舊型號10D完全互換 |
| 25 | 理論排量 | 25.0 cm3/rev（每轉排出25毫升油液），官網標準值 |
| L | 特殊功能1 | 長軸設計（延長軸距），適用于需要特殊安裝空間的工況 |
| T | 特殊功能2 | 低溫適配，采用耐低溫密封材料，工作溫度范圍擴展至-20°C |
| 20 | 設計代碼 | 標準設計后綴，額定壓力25 MPa，最大壓力30 MPa，與11D新型號兼容 |
# 1.2 后綴代碼補充說明（官網標準）
| 后綴 | 含義 | 適用場景 |
|-----|-----|---------|
| L | 長軸 | 聯軸器安裝空間不足，需要延長軸端 |
| T | 低溫 | 環境溫度≤0°C，需耐低溫密封 |
| E | 高效密封 | 高壓工況，減少內部泄漏 |
| G | 右旋 | 軸端視圖順時針旋轉（標準為左旋L） |
| F | 法蘭連接 | 進出口法蘭式安裝（標準為螺紋） |

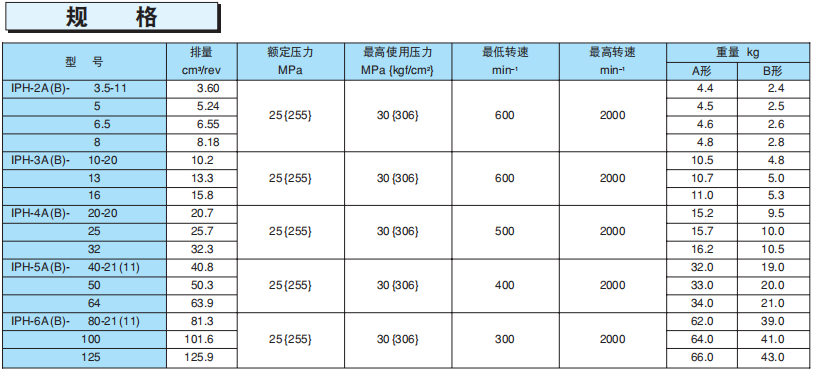

 二、IPH-4B-25-LT-20核心技術參數（官網權威數據）
| 參數 | 數值 | 備注 |
|-----|-----|-----|
| 理論排量 | 25.0 cm3/rev | 官網標準值，誤差±5% |
| 額定壓力 | 25 MPa (250 bar) | 連續工作壓力，長期穩定運行 |
| 最大壓力 | 30 MPa (300 bar) | 短時承受（≤5分鐘），頻繁壓力波動時的上限 |
| 轉速范圍 | 500 ~ 1800 rpm | 標準工況，最高可達2000 rpm（油液粘度≥20 mm2/s） |
| 工作溫度 | -20°C ~ +80°C | LT后綴擴展低溫范圍，標準型號為-10°C ~ +80°C |
| 吸油壓力 | -0.03 ~ +0.03 MPa | 避免吸油口裝在泵下側，防止氣蝕 |
| 推薦油液 | R&O型礦物油，水溶性液壓油 | 粘度范圍10 ~ 400 mm2/s，推薦32 ~ 68 mm2/s |
| 旋轉方向 | 左旋（軸端視圖逆時針） | 標準配置，可定制右旋(G) |
| 泄油背壓 | ≤0.03 MPa | 泄油管必須直接插入油箱油面下 |
| 重量 | 約12 kg | 4B系列標準重量 |
| 進出口尺寸 | G1/2 | 標準螺紋接口，可定制法蘭連接(E) |
 三、不二越IPH系列IP泵整體特點（官網描述）
# 3.1 核心技術優勢
1.  專利壓力加載系統：軸向+徑向雙壓力補償，確保高壓下效率穩定（0.95~0.98排量系數），延長使用壽命
2.  低噪音設計：修正漸開線短齒牙內嚙合，脈動小，運行噪音≤65 dB(A)，提升作業環境
3.  安裝兼容性：新型號(11D)與舊型號(10D)安裝尺寸完全互換，升級無需改動液壓系統
4.  優良吸入性能：可在-0.3 kgf/cm2吸入壓力下穩定工作，適應復雜工況
5.  結構簡單：零部件少，維護簡便，密封件更換容易，降低維護成本
# 3.2 系列排量范圍
IPH系列覆蓋3.6~125.9 cm3/rev全排量范圍，分為2/3/4/5/6五個尺寸系列，滿足從微型到大型液壓系統需求
 四、IPH-4B-25-LT-20使用說明（官網操作指南+維護規范）
# 4.1 安裝規范
1.  安裝位置：
    - 優先水平安裝，吸油口朝上，避免吸油口在泵下側（防止氣蝕）
    - 與電機同軸度誤差≤0.05 mm，角度誤差≤1°，建議使用彈性聯軸器
    - 安裝螺栓按規定扭矩緊固（M10螺栓：25~30 N·m）
2.  管路連接：
    - 吸油管直徑≥G1/2，長度≤1.5 m，避免急劇彎曲
    - 泄油管直徑≥6 mm，必須直接插入油箱油面下，無背壓
    - 進出油口安裝前清理毛刺，防止雜質進入泵體
# 4.2 啟動操作
1.  預注油：啟動前向泵內注滿液壓油，手動轉動聯軸器3~5圈，排出空氣
2.  空載啟動：電機啟動前，將系統壓力調至最低，空載運行1~2分鐘，直至油液無氣泡排出
3.  低溫啟動（LT型號適用）：
    - 環境溫度≤0°C時，先進行預熱運行（低壓力≤5 MPa，低轉速≤1000 rpm）
    - 油溫升至10°C以上后，再逐步提高壓力和轉速
# 4.3 運行維護
| 維護項目 | 周期 | 操作內容 |
|---------|-----|---------|
| 油液檢查 | 每周 | 檢查油液清潔度、粘度、液位，保持NAS 1638 Class 8級以上 |
| 壓力檢查 | 每日 | 監測工作壓力，避免長期超過額定壓力 |
| 溫度監測 | 實時 | 保持油溫在15~60°C，LT型號可低至-20°C |
| 密封檢查 | 每月 | 檢查軸封、法蘭處有無泄漏 |
| 油液更換 | 500小時 | 更換液壓油及濾芯，清洗油箱 |
| 全面檢修 | 2000小時 | 拆解檢查齒輪、軸承磨損情況，更換易損件 |
# 4.4 常見故障排查
| 故障現象 | 可能原因 | 解決方法 |
|---------|---------|---------|
| 壓力不足 | 1. 密封件磨損泄漏<br>2. 吸油不足<br>3. 轉速過低 | 1. 更換密封件<br>2. 檢查吸油管、提高油位<br>3. 調整至額定轉速 |
| 噪音過大 | 1. 吸油口進氣<br>2. 聯軸器不同軸<br>3. 內部磨損 | 1. 緊固吸油管、排除空氣<br>2. 校正同軸度<br>3. 更換磨損零件 |
| 油溫過高 | 1. 油液粘度不當<br>2. 泄油背壓過高<br>3. 環境溫度過高 | 1. 更換推薦粘度油液<br>2. 降低泄油管背壓<br>3. 增加冷卻系統 |
| 流量下降 | 1. 內部泄漏增大<br>2. 油液污染<br>3. 齒輪磨損 | 1. 更換密封件<br>2. 更換油液及濾芯<br>3. 更換齒輪組件 |
 五、安全注意事項（官網強調）
1.  壓力安全：系統必須安裝安全閥，設定壓力≤25 MPa（額定壓力），防止過載
2.  溫度安全：避免油溫長期超過80°C，防止密封件老化
3.  維護安全：檢修前必須釋放系統壓力，切斷電源，等待油液冷卻至50°C以下
4.  油液安全：禁止使用含水、雜質或變質的液壓油，避免損壞泵體
 官方文檔鏈接
- 日本總公司官網：https://www.szkonglong.com/
- IPH系列產品目錄(日文)：https://www.klhyd.com/
- IPH系列產品目錄(英文)：https://www.szversen.com/
- 不二越中國官網：http://www.xqmotor.com/

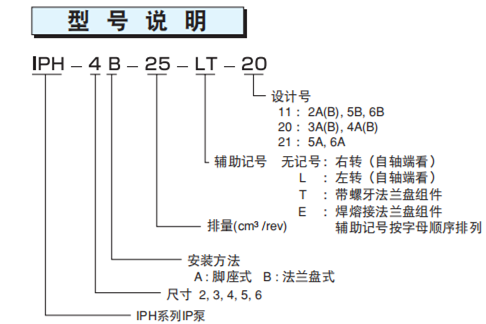

IPH-4B-25-LT-20齒輪泵型號說明：
