Nachi不二越IPH齒輪泵的排量及參數及特點

發布時間：2026-04-27 10:17:31　最后更新：2026-04-27 10:21:33

一、IPH系列概述與排量范圍
1.1 系列定位
IPH系列是NACHI不二越內嚙合齒輪泵(Internal Gear Pump)產品線，采用軸向+徑向雙壓力加載系統，覆蓋3.6~125.9 cm3/rev全排量范圍，額定壓力25 MPa，最大壓力30 MPa，適配從微型到大型液壓系統需求。
1.2 全系列排量分布（按尺寸系列）
| 尺寸系列 | 排量范圍(cm3/rev) | 典型排量值 | 適用場景 |
|---------|-----------------|-----------|---------|
| IPH-2 | 3.6 ~ 8.0 | 3.6, 5.0, 6.5, 8.0 | 小型機械、精密設備、醫療機械 |
| IPH-3 | 11.0 ~ 20.0 | 11.0, 14.0, 16.0, 20.0 | 中型機床、自動化設備 |
| IPH-4 | 25.0 ~ 32.0 | 25.0, 32.0 | 工業機械、注塑機、小型工程機械 |
| IPH-5 | 40.0 ~ 63.0 | 40.0, 50.0, 63.0 | 大型機床、重型機械、液壓站 |
| IPH-6 | 80.0 ~ 125.9 | 80.0, 100.0, 125.0 | 大型工程機械、船舶輔機、重型液壓系統 |
二、核心技術參數（全系列通用標準）
2.1 壓力與轉速參數
| 參數 | 數值 | 備注 |
|-----|-----|-----|
| 額定壓力 | 25 MPa (250 bar) | 連續穩定工作壓力 |
| 最大壓力 | 30 MPa (300 bar) | 短時承受（≤5分鐘），頻繁壓力波動上限 |
| 轉速范圍 | 500 ~ 1800 rpm | 標準工況，推薦穩定運行區間 |
| 最高轉速 | 2000 rpm | 油液粘度≥20 mm2/s時，短時允許 |
| 最低轉速 | 500 rpm | 避免吸油不足、氣蝕和磨損 |
2.2 流體與環境參數
| 參數 | 數值 | 備注 |
|-----|-----|-----|
| 工作溫度 | -10°C ~ +80°C | 標準型號；LT低溫型可達-20°C |
| 吸油壓力 | -0.03 ~ +0.03 MPa | 避免吸油口裝在泵下側，防止氣蝕 |
| 泄油背壓 | ≤0.03 MPa | 泄油管必須直接插入油箱油面下 |
| 推薦油液 | R&O型礦物油，水溶性液壓油 | 粘度范圍10 ~ 400 mm2/s，推薦32 ~ 68 mm2/s |
| 清潔度要求 | NAS 1638 Class 8級以上 | 延長使用壽命，減少故障 |
2.3 性能與效率參數
| 參數 | 數值 | 備注 |
|-----|-----|-----|
| 排量系數 | 0.95 ~ 0.98 | 高壓工況下效率穩定，優于傳統齒輪泵 |
| 噪音水平 | ≤65 dB(A) | 修正漸開線短齒牙設計，脈動小 |
| 旋轉方向 | 左旋（軸端視圖逆時針） | 標準配置，可定制右旋(G后綴) |
| 安裝方式 | A(腳座式)/B(法蘭式) | 新型號(11D)與舊型號(10D)安裝尺寸完全互換 |
三、型號命名規則詳解（官網標準）
3.1 完整型號格式
IPH - [尺寸系列][安裝方式] - [排量] - [特殊后綴] - [設計代碼]
3.2 各部分含義解析
| 型號段 | 含義 | 可選值/說明 |
|-------|------|------------|
| IPH | 系列標識 | 內嚙合齒輪泵，不二越專利技術 |
| 尺寸系列 | 2/3/4/5/6 | 對應不同排量范圍，數字越大排量越大 |
| 安裝方式 | A/B | A=腳座式安裝，B=法蘭盤式安裝 |
| 排量 | 數值 | 理論排量(cm3/rev)，如25=25.0 cm3/rev |
| 特殊后綴 | 功能代碼 | L=長軸，T=低溫，E=高效密封，G=右旋，F=法蘭連接 |
| 設計代碼 | 10/11/20 | 10=舊設計，11=新設計(11D)，20=標準設計 |
示例：IPH-4B-25-LT-20
- 4=4系列，B=法蘭安裝，25=25.0 cm3/rev，L=長軸，T=低溫，20=標準設計
四、IPH系列核心特點（官網權威描述）
4.1 技術優勢（五大核心特性）
1. 專利壓力加載系統
軸向+徑向雙壓力補償設計，確保高壓下效率穩定（0.95~0.98排量系數），減少內部泄漏，延長使用壽命
2. 低噪音靜音設計
修正漸開線短齒牙內嚙合結構，大幅降低脈動和噪音，運行噪音≤65 dB(A)，比傳統齒輪泵低5-10dB，提升作業環境
3. 安裝兼容性
新型號(11D)與舊型號(10D)安裝尺寸完全互換，升級無需改動液壓系統，降低設備更新成本
4. 優良吸入性能
可在-0.3 kgf/cm2吸入壓力下穩定工作，適應復雜工況，減少氣蝕風險
5. 結構簡單維護便捷
零部件少，拆解檢查容易，密封件更換簡便，降低維護成本和停機時間
4.2 材料與結構特點
- 泵體材質：高強度鋁合金，重量輕、散熱性好
- 齒輪設計：特殊表面處理，耐磨性強，延長使用壽命
- 密封系統：多重密封設計，適應高壓和惡劣工況，可選耐低溫(T)、高效密封(E)等特殊配置
- 多聯泵組合：支持雙聯、三聯泵組合，滿足多回路液壓系統需求
五、典型應用領域
| 行業 | 應用設備 | 推薦型號 |
|-----|---------|---------|
| 工業機械 | 機床、壓力機、折彎機、自動化生產線 | IPH-3/4系列 |
| 注塑機械 | 注塑機、吹塑機、擠出機 | IPH-4/5系列 |
| 建筑機械 | 小型挖掘機、裝載機、起重機 | IPH-5/6系列 |
| 農業機械 | 收割機、拖拉機、播種機 | IPH-3/4系列 |
| 其他領域 | 液壓站、測試設備、船舶輔機、醫療設備 | 全系列根據需求選型 |
六、官網資料與選型建議
6.1 官方文檔獲取
- 日本總公司官網：https://www.szkonglong.com
- IPH系列產品目錄(日文)：https://www.klhyd.com
- IPH系列產品目錄(英文)：https://www.szversen.com
- 不二越中國官網：http://www.xqmotor.com
6.2 選型要點
1. 根據系統流量需求計算排量：排量(cm3/rev) = 流量(L/min) × 1000 ÷ 轉速(rpm) ÷ 排量系數
2. 工作壓力不超過額定壓力25 MPa，預留10%安全余量
3. 環境溫度低于0°C時，選擇T后綴低溫型號
4. 安裝空間有限時，選擇L后綴長軸型號或A腳座式安裝
5. 優先選擇11D新設計型號，與舊型號兼容且性能更優

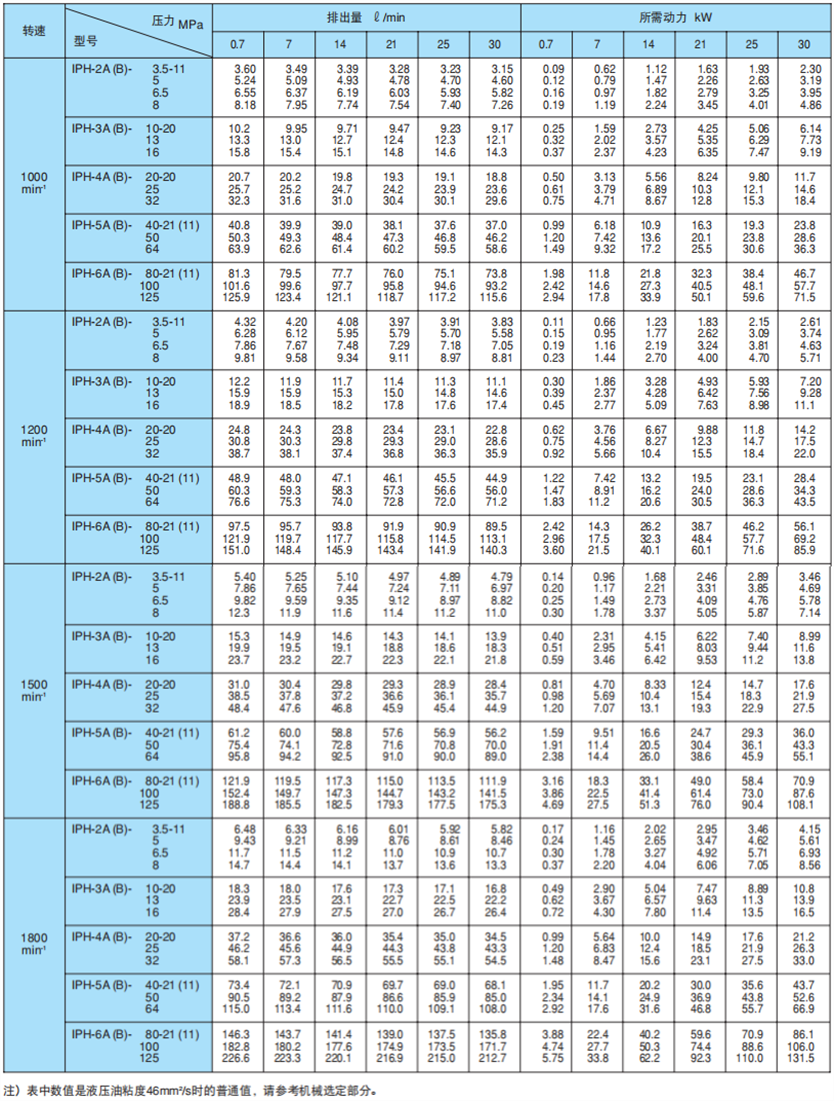

不二越IPH齒輪泵的轉速排量及所需動力參數：

不二越IPH齒輪泵
